GZ磁铁、衔铁、线圈
GZ磁铁、衔铁、线圈
─
▌磁铁/静铁芯
▌磁铁尺寸表
型号/代号 | L | L1 | L2 | L3 | L4 | B | B1 | B2 | B3 |
GZ1 | 170 | 120 | 18 | 18 | 30 | 90 | 50 | 70 | 55 |
GZ2 | 210 | 140 | 20 | 20 | 33 | 102 | 50 | 80 | 85 |
GZ3 | 260 | 170 | 25 | 25 | 45 | 98 | 50 | 70 | 105 |
GZ4 | 290 | 185 | 30 | 30 | 65 | 105 | 50 | 75 | 135 |
GZ5 | 345 | 230 | 40 | 40 | 75 | 112 | 50 | 72 | 170 |
▌衔铁/动铁芯
▌衔铁尺寸表
代号/型号 | GZ1 | GZ2 | GZ3 | GZ4 | GZ5 | GZ6 |
L | 150 | 185 | 220 | 240 | 300 | 285 |
L1 | 120 | 140 | 170 | 185 | 230 | |
B | 55 | 85 | 105 | 135 | 170 | 180 |
B1 | 55 | 70 | 90 | |||
B2 | 55 | 70 | 90 | |||
B3 | 40 | 50 | 60 | |||
B4 | 19 | 28 | 32 | 35 | 43 | 130 |
Φ孔 | 9 | 11 | 13 | 13 | 17 | 20 |

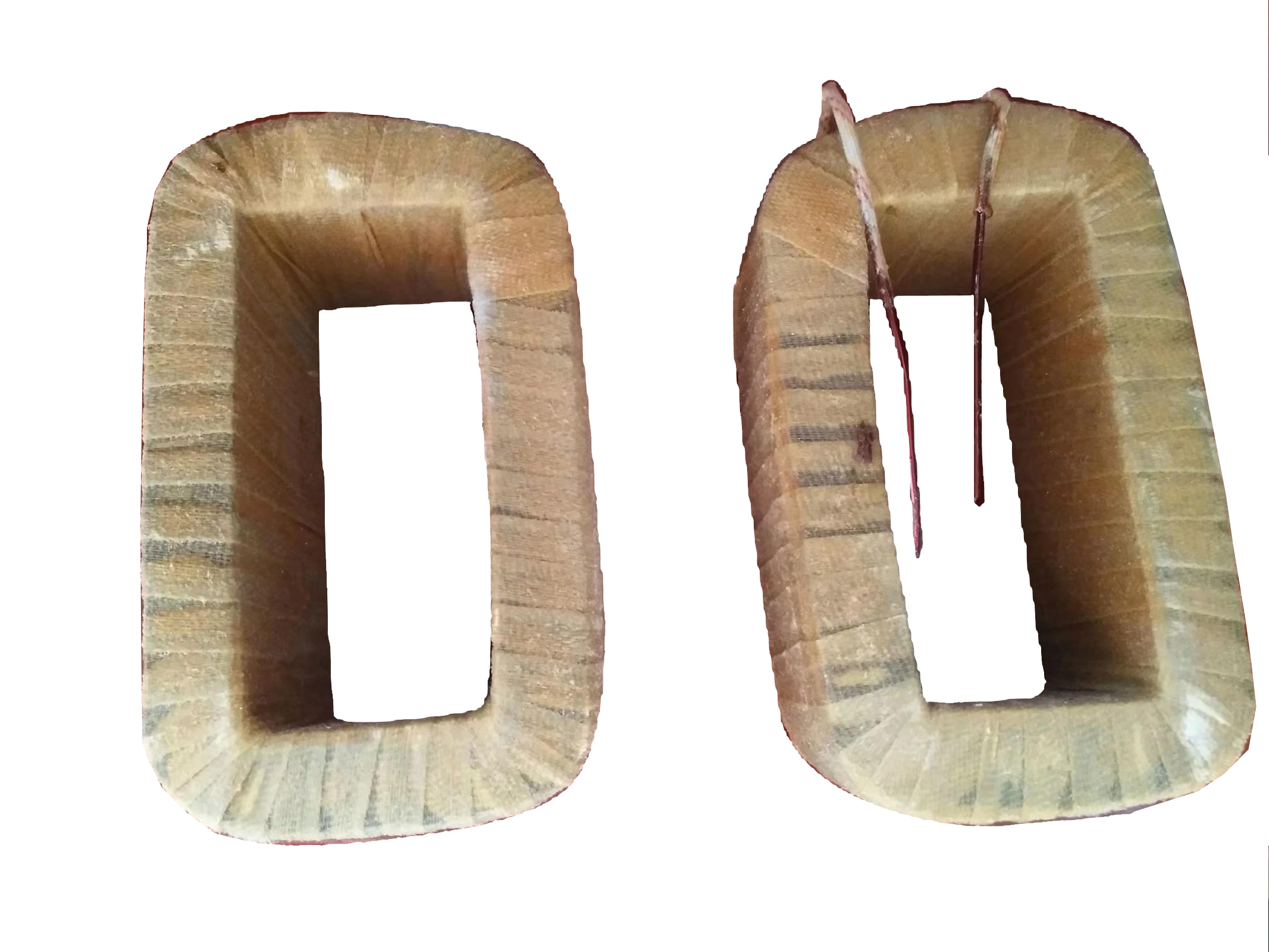

▌线圈
线圈型号 | 外径长 | 内径长 | 外径宽 | 内径宽 | 高 | 线圈壁厚 | 重量 |
GZ1 | 95 | 65 | 70 | 35 | 60 | 20 | 1.3 |
GZ2 | 130 | 90 | 85 | 40 | 70 | 20 | 2 |
GZ3 | 155 | 110 | 100 | 50 | 60 | 25 | 2.6 |
GZ4 | 175 | 135 | 120 | 70 | 65 | 20 | 2.8 |
GZ5 | 230 | 175 | 135 | 80 | 60 | 30 | 3.6 |
GZ6 | 260 | 185 | 210 | 140 | 50 | 35 | 5 |
GZ7 | 310 | 250 | 220 | 160 | 60 | 30 | 5.6 |
GZ8 | 335 | 275 | 270 | 210 | 55 | 30 | 6.2 |
GZ9 | 370 | 310 | 275 | 215 | 55 | 30 | 6.8 |
