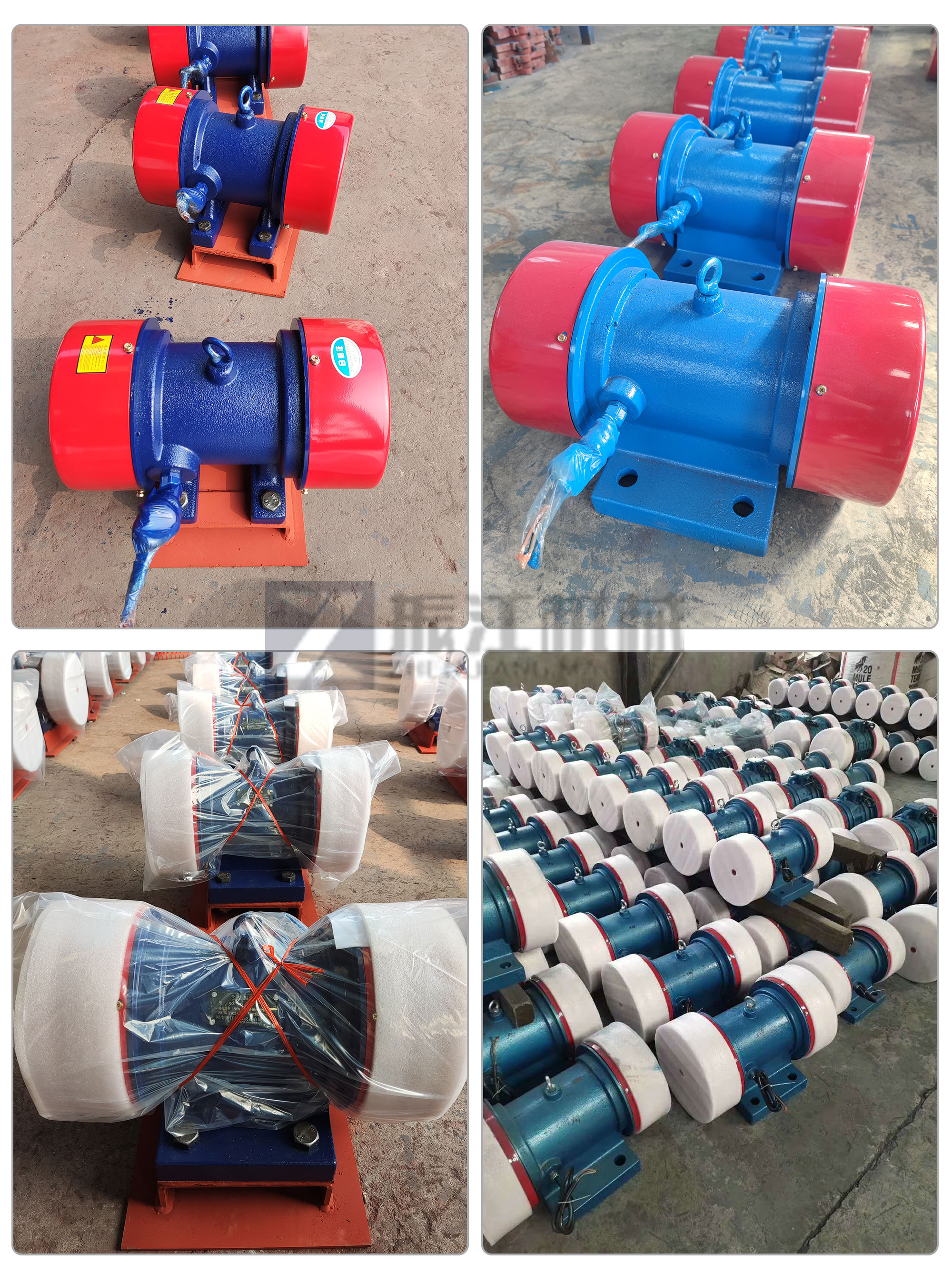

YZS卧式振动电机

─

▌适用行业

广泛应用于水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。

▌适用设备

可以应用于一般振动机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等。

▌产品简介

YZS卧式振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机的激振力利用率高、能耗小、噪音低、寿命长。振动电机的激振力可以无级调节，使用方便。振动电机可以应用于一般振动机械，如:振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。

▌工作原理

YZS系列振动电机是各种振动筛分设备的主要振动源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。并由不同的安装方式产生不同的物料运动轨迹，以达到不同的筛分目的。

▌产品特点

1、机体重量轻，体积小，结构简单，安装、维修方便。

2、振频稳走，平稳回转产生低頃音振动，启动迅速，停车平稳。

3、全封闭结构，适用于任何无防爆要求的工作环境。

4、激振力可无级调整。

5、多方位安装，多机单机使用均可。

▌型号说明

▌技术参数

YZS卧式振动电机外形简图
-河南振江机械

YZS卧式振动电机技术参数表

型号	激振力(KN)	功率(kw)	电流（A)	振频(r/min)
型号	激振力(KN)	功率(kw)	电流（A)	振频(r/min)
YZS-1.5-2	1.5	0.12	0.36	3000
YZS-2.5-2	2.5	0.22	0.66
YZS-3-2	3	0.25	0.75
YZS-5-2	5	0.37	1.11
YZS-10-2	10	0.75	2.25
YZS-15-2	15	1.1	3.3
YZS-20-2	20	1.5	4.5
YZS-30-2	30	2.2	6.6
YZS-50-2	50	3.7	11.1
YZS-1.0-4	1	0.09	0.27	1500
YZS-1.5-4	1.5	0.12	0.36
YZS-3-4	3	0.18	0.54
YZS-5-4	5	0.25	0.75
YZS-10-4	10	0.55	1.65
YZS-15-4	15	0.75	2.25
YZS-20-4	20	1.1	3.3
YZS-30-4	30	1.5	4.5
YZS-50-4	50	2.2	6.6
YZS-75-4	75	3.7	11.1
YZS-1.5-6	1.5	0.12	0.36	1000
YZS-3-6	3	0.25	0.75
YZS-5-6	5	0.37	1.11
YZS-10-6	10	0.75	2.25
YZS-15-6	15	1.1	3.3
YZS-20-6	20	1.5	4.5
YZS-30-6	30	2.2	6.6
YZS-40-6	40	3	9
YZS-50-6	50	3.7	11.1
YZS-75-6	75	5.5	16.5
YZS-100-6	100	7.5	22.5
YZS-125-6	125	8.5	25.5

安装尺寸										重量（Kg)
E	F	G	H	I	L	M	N	n	φd	重量（Kg)
130	80	19	80	200	240	164	118	4	12	13
130	80	19	80	200	240	164	118	4	12	14
150	90	21	90	220	250	185	124	4	14	20
150	90	21	90	220	270	185	124	4	14	21
180	110	27	112	238	335	225	155	4	18	31
220	140	32	125	265	370	272	190	4	22	47
260	150	40	140	320	452	344	234	4	26	68
310	170	57	170	365	505	400	270	4	33	107
350	220	52	200	425	600	450	313	4	39	210
130	80	19	80	200	245	164	118	4	12	13
130	80	19	80	200	240	164	118	4	12	16
150	90	21	90	220	260	185	124	4	14	22
180	110	27	112	238	335	225	155	4	18	32
220	140	32	125	265	370	272	190	4	22	49
260	150	42	140	320	452	344	234	4	26	76
260	150	42	140	320	452	344	234	4	26	82
310	170	57	170	365	505	400	270	4	33	117
350	220	33	190	425	600	450	313	4	33	219
380	250	35	220	500	670	480	350	4	39	360
150	90	21	90	220	270	185	124	4	14	22
180	110	27	112	238	335	225	155	4	18	35
220	140	32	125	265	370	272	190	4	22	50
260	150	42	140	320	452	344	234	4	26	82
310	170	57	170	365	505	400	270	4	33	125
310	170	57	170	365	505	400	270	4	33	130
350	220	33	190	425	600	450	313	4	39	190
350	220	35	190	425	600	450	313	4	39	190
380	250	35	210	465	670	480	350	4	45	300
440	250	35	220	500	730	480	350	4	45	400
440	280	40	240	550	750	570	450	4	45	420
440	280	40	240	550	750	570	450	4	45	468
