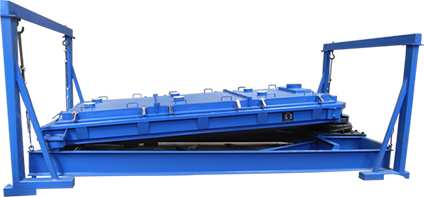

BZSJ平面回旋筛_方形摇摆筛_化肥尿素回转筛

─

▌适用行业

化工、食品、冶金、建材

▌适用物料

化肥、尿素、纯碱、钙粉、树脂、三聚氰胺、砂糖、食盐、淀粉、奶粉、金属、磁性材料、涂料、耐火材料

▌产品简介

BZSJ平面回转筛又叫方形摇摆筛，是一种有效模拟人工筛分原理的筛分设备，通过往复旋转式运动方式和低度倾斜的筛面，使物料快速通过筛面，达到筛分效率高和产量大。广泛使用于化肥、尿素、化工粉体、PVC行业、纯碱、淀粉、医药、陶瓷、粮食等行业的干湿物料的筛选处理，能够满足大产量、高密度筛分。该系列设备具有筛分效率高，筛网利用率高，工作稳定可靠，不易将合格的颗粒振碎，避免污染。

▌产品结构

BZSJ平面回转筛结构示意图

▌工作原理

BZSJ平面回转筛筛面物料运动轨迹示意图

平面回转筛主要是利用偏心机构使筛面做匀速往复回旋运动，物料与网面接触时间长，网丝对粉体料产生切割，因而透筛几率大，筛分产量大，筛分精度高，筛分机对物料自身结构破坏性小。

倾角为4-9度的筛箱由驱动箱传动，其运动轨迹在进料端为水平圆运动，在长度方向上逐渐变成椭圆运动，最后在出料端变成近似往复直线运动。

进料口集中喂入的物料，在筛体圆运动作用下，均匀地分布在整个筛面上，并产生自动分级。从而使料层下面粒度较小的物料迅速过筛，而上面粒度较大物料则向出料端运动。在移动过程中，由于没有搅动和垂直跳动，因而其中较小的颗粒始终紧贴筛面，随时可以过筛。

出料端、筛体的运动变为近似往复直线运动，使筛理作用逐渐减弱，从而使大于筛孔尺寸的颗粒迅速向出料方向移动，直到排出机外，完成物料的整个筛分。筛分过程中，不断跳动的弹性小球有效地防止物料阻塞筛孔，保证了筛分效率高，传动箱的平衡块使筛箱运动过程中前后方向上的惯性力得到平衡，从而保证了筛子运动的平稳性。

物料由进料口缓冲均匀流入一层筛面除去大颗粒，其余的物料穿过一层筛面后，进入第二层筛面筛去不合格物料，最后经出料口流出。

▌产品特点

1、自清网效果非常好，每层筛网均设有筛网防堵清理装置，不堵网；

2、处理量大，降低了成品物料中的粉末含量。

3、筛网利用率高，无垂直振动，寿命长；

4、全封闭结构无粉尘污染，改善操作员的工作环境；

5、对基础的动载很小。

▌型号说明

▌技术参数

BZSJ平面回转筛安装简图

BZSJ平面回转筛技术参数

层数	型号	筛箱行程（mm）	电动机		A （mm）	B （mm）	C （mm）	D （mm）	重量（kg）
层数	型号	筛箱行程（mm）	功率（kw）	转速（rpm）	A （mm）	B （mm）	C （mm）	D （mm）	重量（kg）
1	BZSJ1014	63.5	1.5	960	2731	962	1168	1200	715
	BZSJ1021	63.5	1.5		3285	962	1156	1200	980
	BZSJ1030	63.5	1.5		4484	1035	1194	1251	1200
	BZSJ1521	63.5	1.5		3460	1003	1708	1759	1380
	BZSJ1530	76	2.2		4232	1362	1778	1892	1340
	BZSJ1536	76	5.5		5098	1352	1956	2048	2410
	BZSJ1236	76	5.5		5263	1327	2464	2556	2020
2	BZSJ1021	63.5	1.5		3743	1121	1308	1378	1400
	BZSJ1030	76	4		4575	1317	1270	1546	1840
	BZSJ1521	63.5	4		3728	1330	1781	1946	1710
	BZSJ1836	76	7.5		5305	1500	2256	2459	3880
	BZSJ1530	76	7.5		4765	1397	1956	2159	2780
	BZSJ1536	76	7.5		5365	1368	2032	2159	3180
3	BZSJ1021	63.5	5.5		4854	1422	1435	1549	2150
	BZSJ1530	76	5.5		4765	1391	1956	2159	3200
	BZSJ1836	76	7.5		5200	1500	2400	2500	4170
	BZSJ2050	92	11		5400	2000	2750	2810	5500

注：以上平面回转筛型号尺寸为标准机型，如用户有特殊要求可量身定做。
