GTS滚筒筛

─

▌适用行业

滚筒筛广泛应用于电厂、焦化厂、建材、冶金、化工、矿山等行业。

▌适用物料

适用于煤、石灰石、碎石、砂砾、各类物料筛分，无论是劣质煤、煤泥、还是烟煤以及其它类物料，都可顺利进行筛分。

▌产品简介

GTS滚筒筛也称为圆筒回转筛，是分选技术中应用非常广泛的一种机械，是通过对颗粒粒径大小来控制物料分选的，分选精度高。滚筒筛的筒体一般分几段，可视具体情况而定，筛孔由小到大排列，每一段上的筛孔孔径相同。物料从细到粗分别从第一节到末节筛网筛出，大于末节筛网孔的物料从出料口排出。滚筒筛在使用过程中，运转缓慢均匀、冲击振动很小、工作平稳、安装简单，有时甚至不需要专门的基础，可以直接放置于平整的地面或楼板上及料仓下。该机易于密闭收尘、维修量小、维修简单、使用寿命长，是耐火材料、煤、河砂分级、砂石块分级中经常使用的设备。

▌产品结构

GTS滚筒筛由六角形滚筒、机架、漏斗、减速器、电动机，密封盖、进出料口组成。

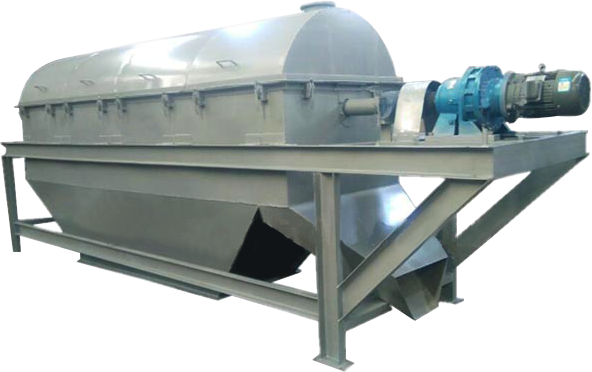

GTS滚筒筛结构简图
GTS滚筒筛结构简图-河南振江机械

▌工作原理

GTS滚筒筛的工作原理是电动机通过减速器、联轴器驱动倾斜安装于机架上的滚筒绕其轴线转动；当物料进入滚筒后，由于滚筒的倾斜与转动，筛面上的物料不断翻转与滚动的同时，自上而下通过分级筛网析出，由于筛网规格不同，物料逐渐被分离筛选，粒度合格的物料（筛下物）经筛分后落入到各自的下料斗中，不合格的物料（筛上物）经滚筒尾部的排料口排出；由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止了筛孔堵塞。

▌产品特点

1、物料适用物料多：滚筒筛广泛应用于各类物料筛分，无论是劣质煤、煤泥、还是烟煤以及其它类物料，都可顺利进行筛分；

2、进料方式可量身定制：我公司研制的滚筒筛进料口可根据现场实际设汁，无论是皮带、漏斗或其它进料方式，不用采取特殊措施，都可以顺畅进料；

3、清筛系统提高筛分效率高：设备可设有梳型清筛机构，在筛分过程中，不管进入筛分筒的物料多脏、多杂都可以筛分，从而提高了设备的筛分效率；

4、滚筒筛处理量大、易于大型化：相同尺寸下，圆面积比其它形状的面积都大，因此其筛分有效面积就大，使物料能充分接触筛网，因而单位时间内筛分量就大。又因其结构简单，布置方便，技术新颖而成熟等特点，易大型化；

5、设备能耗小：我公司研制的滚筒筛电机功率小，是其它筛型的二分之一到三分之一，处理相同量物料而运行时间仅为其它筛型的二分之一因此能耗低；

6、工作环境好：整个筛分简可以用密封隔离罩所密封，避免筛分循环过程中的粉尘飞扬，块状飞溅等现象，避免了对工作环境的污染；

7、运行噪音低：滚筒筛运行中，由于回转筛速度小，并且有密封隔离罩与外界隔离，使噪音无法传递到外部，从而降低了设备噪音；

8、设备使用寿命长、维修量小：滚筒筛是若干个圆环状网组成，其总筛分面积远远大于其它筛型的筛分面积，再加上筛分效率高，设备运行时间段短，故而使用寿命较长、易损件少、维修量小。

▌型号说明

▌技术参数

型号	滚筒规格（mm）	滚筒角度	筒体转速（转/分）	筛孔尺寸（mm）	进料粒度（mm）	产量(t/h)		电机功率	外形尺寸（mm）长×宽×高	重量（kg）
						产量(t/h)
						筛孔（2-10mm）	筛孔(11-80mm)
GT0815	Φ0.8×1.5	8°- 16°	16-20	2〜80	≦300	5-25	30-50	2.2	2600×1200×1620	2000
GT0820	ΦΦ.8×2	8°- 16°	16-20	2〜80	≦300	8-40	40-70	2.2	3060×1200×1760	2200
GT0825	Φ0.8×2.5	8°- 16°	16-20	2〜80	≦300	12-60	60-100	3.0	3550×1200×1900	2500
GT0830	Φ0.8×3	8°- 16°	16-20	2〜80	≦300	15-80	80-130	4.0	4030×1200×2040	2800
GT1015	Φ1×1.5	8°- 16°	16-20	2〜80	≦300	8-40	40-60	2.2	2600×1400×1640	2200
GT1020	Φ1×2	8°- 16°	16-20	2〜80	≦300	15-80	80-100	3.0	3080×1400×1780	2800
GT1025	Φ1×2.5	8°- 16°	16-20	2~80	≦300	20-100	100-130	4.0	3560×1400×1920	3100
GT1030	Φ1×3	8°- 16°	16-20	2〜80	≦300	25-120	120-150	4.0	4050×1400×2060	3600
GT1038	Φ1×3.8	8°- 16°	16-20	2〜80	≦300	30-150	150-180	4.0	4820×1400×2280	4300
GT1045	Φ1×4.5	8°- 16°	16-20	2〜80	≦300	35-180	180-200	5.5	5500×1400×2470	5200
GT1050	Φ1×5	8°- 16°	16-20	2〜80	≦300	40-200	200-230	5.5	5980×1400×2610	5900
GT1220	Φ1.2×2	8°- 16°	16-20	2〜80	≦300	20-100	100-120	4.0	3470×1600×2170	3900
GT1225	Φ1.2×2.5	8°- 16°	16-20	2〜80	≦300	25-130	130-160	4.0	3950×1600×2310	4200
GT1230	Φ1.2×3	8°- 16°	16-20	2〜80	≦300	30-160	160-180	4.0	4430×1600×2450	4500
GT1238	Φ1.2×3.8	8°- 16°	16-20	2〜80	≦300	35-180	180-200	5.5	5600×1600×2390	5000
GT1245	Φ1.2×4.5	8°- 16°	16-20	2〜80	≦300	40-230	230-260	7.5	6200×1600×2550	5500
GT1250	Φ1.2×5	8°- 16°	16-20	2〜80	≦300	45-260	260-280	7.5	6800×1600×2650	5800
GT1260	Φ1.2×6	8°- 16°	16-20	2〜80	≦300	50-280	280-300	11	7780×1600×2850	6300
GT1330	Φ1.3×3	8°- 16°	16-20	2〜80	≦300	35-180	180-200	7.5	4450×1700×2280	5600
GT1338	Φ1.3×3.8	8°- 16°	16-20	2〜80	≦300	40-200	200-230	7.5	4950×1700×2450	6500
GT1345	Φ1.3×4.5	8°- 16°	16-20	2〜80	≦300	45-230	230-260	7.5	5500×1700×2600	5000
GT135O	Φ1.3×5	8°- 16°	16-20	2〜80	≦300	50-260	260-280	7.5	6000×1700×2705	5500
GT1360	Φ1.2×6	8°- 16°	16-20	2〜80	≦300	55-280	280-300	11	6500×1700×2910	6100
GT1375	Φ1.3×7.5	8°- 16°	16-20	2〜80	≦300	60-320	320-350	11	7000×1700×3220	7000
GT1438	Φ1.4×3.8	8°- 16°	16-20	2〜80	≦300	45-230	230-260	7.5	5230×1800×2550	5100
GT1445	Φ1.4×4.5	8°- 16°	16-20	2〜80	≦300	50-260	260-280	7.5	5900×1800×2695	5500
GT1450	Φ1.4×5	8°- 16°	16-20	2〜80	≦300	55-280	280-300	11	6300×1800×2800	6000
GT1460	Φ1.4×6	8°- 16°	16-20	2〜80	≦300	60-300	300-330	15	7200×1800×3010	6800
GT1475	Φ1.4×7.5	8°- 16°	16-20	2〜80	≦300	70-350	350-380	18.5	8600×1800×3320	8000
GT1545	Φ1.5×4.5	8°- 16°	16-20	2〜80	≦300	60-280	280-300	11	6500×1900×2780	6000
GT1560	Φ1.5×6	8°- 16°	16-20	2〜80	≦300	70-320	320-350	15	7800×1900×3010	6800
GT1575	Φ1.5×7.5	8°- 16°	16-20	2〜80	≦300	80-350	350-400	18.5	9100×1900×3320	7800
GT1590	Φ1.5×9	8°- 16°	16-20	2〜80	≦300	90-400	400-450	18.5	10500×1900×3630	9000
GT165O	Φ1.6×5	8°- 16°	16-20	2〜80	≦300	70-320	320-350	15	6600×2000×2980	7200
GT1660	Φ1.6×6	8°- 16°	16-20	2〜80	≦300	80-350	350-380	18.5	7700×2000×3190	8000
GT1675	Φ1.6×7.5	8°- 16°	16-20	2〜80	≦300	90-400	400-450	18.5	9100×2000×3500	8800
GT1690	Φ1.6×9	8°- 16°	16-20	2〜80	≦300	100-450	450-550	22	10500×2000×3810	10000
GT1860	Φ1.8×6	8°- 16°	16-20	2〜80	≦300	100-450	450-600	22	7800×2200×3400	9800
GT1875	Φ1.8×7.5	8°- 16°	16-20	2〜80	≦300	130-550	550-700	22	9200×2200×3710	11000
GT1890	Φ1.8×9	8°- 16°	16-20	2〜80	≦300	140-650	650-750	22	10600×2200×4020	12200
GT2060	Φ2×6	8°- 16°	16-20	2〜80	≦300	150-650	650-800	22	7900×2400×3680	11200
GT2075	Φ2×7.5	8°- 16°	16-20	2〜80	≦300	160-750	750-900	30	9200×2400×4000	12500
GT2090	Φ2×9	8°- 16°	16-20	2〜80	≦300	180-800	800-1000	45	10800×2400×4310	15000

▌操作与维修

GTS滚筒筛运行可靠，维护量小，下面对运行中应注意的几点问题简述如下：

1、开车时须先开启回转筛，后再开启给料设备，停车时相反；

2、运行前三天，要每天对滚筒筛紧固件进行检查，如有松动要及时紧固，以后则可定期(每周或半月)对回转筛紧固件进行检查及处理；

3、轴承座、变速箱应定期检奁润滑情况，并及时加油和换油。大轴轴承采用2号锂基润滑脂。正常情况下，每两月加注一次润滑脂，加注量不宜过多，否则易引起轴承过热。各处轴承应每年清洗检查一次。
