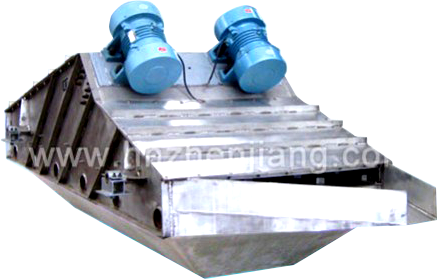

ZKSY盐用振动筛

─

▌适用行业

主要用于冶金、矿山、煤炭、建材、电力、化工等行业。

▌适用物料

适用于煤、石灰石、盐、糖等对中细物料进行筛分、脱水、脱介和脱泥。

▌产品简介

ZKSY盐用振动筛为直线运动，该系列筛机的动力装置有YZO系列振动电机直接驱动和普通电机通过联轴器带动激振器间接驱两种形式，可满足不同环境需要；筛面有条缝焊接网。筛面采用单层结构。

▌产品结构

ZKSY盐用振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。

▌工作原理

ZKSY盐用振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。矿用振动筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。

▌产品特点

结构先进，坚固耐用，噪音小，维修方便。

▌型号说明

▌技术参数

型号	筛网面积（㎡）	网孔尺寸（mm）	筛网结构	给料粒度（mm）	处理量（t/h）	振次	双振幅（mm）	电机功率（KW）	振动方向	外形尺寸（mm）
ZKSY-926	2.34	0.25-50	编织冲孔条缝	≤150	1.5-100	960	6-10	2*1.5	45°	27403401520
ZKSY-1030	3				2-120		8-10	2*2.2		314014401680
ZKSY-1230	3.6				3-180			2*2.2		314016401680
ZKSY-1540	6				5-250			2*3.0		414019401790

　注：1、处理量按物料散密度为1t/m3计算;2、可根据用户要求进行特殊设计及现场设计。
　

　安装尺寸(见下表)
　

型号/尺寸	L	L1	L2	Ld	B	B1	Bd	H	H1	H2
ZKSY-926	2740	1800	300	230	1020	1340	1220	1520	410	120
ZKSY-1030	3140	2300	500	240	1120	1440	1320	1680	500	150
ZKSY-1230	3140	2300	500	250	1340	1640	1490	1680	500	150
ZKSY-1540	4140	2850	480	250	1630	1940	1772	1790	555	182

▌安装与维护

1、将筛机的底座安放于基础上，找水平，安装弹簧。

2、将筛箱放于弹簧上，使弹簧全部进入弹簧座内。

3、拆除筛机与外界的刚性连接物，紧固全部螺栓。

4、检查电器接线正确无误。

5、通电试运转，振动器的偏心体旋转方向应相反，无异常噪音。

6、筛机一般情况下不允许带料开车，停机前不应有存留物料。

7、电机的使用维护见电机使用说明书。

8、日检内容

1)电机温度 2)筛网 3)各部螺栓 4)弹簧

9、周检内容

1)润滑油(脂)有无杂质

2)异常噪音及轴承温升

3)各焊接部位

10、月检内容

1)、筛体梁及侧板的情况

2)筛网情况

11、年检内容

全面检查筛箱各部件、电机，更换螺栓及筛网。
