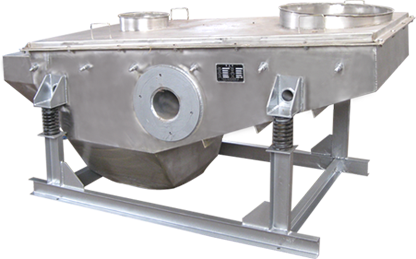

ZSSY盐用振动筛

ZSSY盐用振动筛-河南振江机械
▌适用行业
适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业。



▌适用物料
适用于筛除盐类、水泥、石灰及类似的颗粒和粉状物料的异物和结块等。



▌产品简介
ZSSY盐用振动筛,结构合理,采用振动电机作激振源,物料进行抛掷运动,达到筛分处理的目的,改掉了滚筒筛和连杆住复筛的堵筛、粘网、换网难的缺点。



▌产品结构
该设备主要由振动电机、筛网、筛箱、减震弹簧、支架、底座等组成。



▌工作原理
该设备采用振动电机作激振源,对物料进行抛掷运动,达到筛分处理的目的。



▌产品特点
1、振动加速度不超过20g(g:9.8m/s2重力加速度);
2、环境温度不超过40℃(若超过40℃应降低功率使用);
3、海拔不超过1000米,若超过1000米但不超过4000米,则每增高1000米,其温升限值应降低0.5℃;
4、电源:三相380V,频率50HZ;
5、工作方式:S1(连续);
6、定子绕组温升值(电阻法)不超过80K;
7、轴承的容许温度(温度计法)应不超过95℃;
8、主机工作电流不超过电机铭牌上的数据,否则降低激振力使用;
9、使用环境应无导电粉尘、易燃、易爆及腐蚀性气体或者采用防爆电机。



▌型号说明
ZSSY盐用振动筛型号说明-河南振江机械



▌技术参数

ZSSY盐用振动筛安装简图

ZSSY盐用振动筛安装简图-河南振江机械


型号筛面给料
粒度
(mm)
处理量(t/h)振次
r.p.m
双振幅(mm)方向角(度)振动电机外形尺寸重量(Kg)
面积
(m²)
倾角
(度)
筛孔
尺寸(mm)
结构型号功率
(Kw)
长×宽×高
(mm)
ZSY6150.960.1-3.5编织/条缝焊接网≤205-16960650YZO5-60.4×21700×1145×1120305
ZSY8151.215-351700×1410×1150420
ZSY1020235-507YZO10-60.75×22238×1660×1350758
ZSY12242.8850-758YZO20-61.5×22488×2010×15001180
ZSY1030380-1208YZO25-61.8×23300×1660×16001600
ZSY12303.690-1408YZO30-62.2×23300×1660×16001800



▌安装、调整、维护
振动电机底脚螺栓孔与底脚螺栓的配合应紧密。底脚螺栓要牢固可靠,需用止逆螺母或弹簧垫圈等锁紧,以防止松动。
激振力调整:每台电机两端偏心块同方向转动,使活动偏心块所需激振力刻度线对正轴头该线。
操作使用:两台电机应该同步反向运转,否则调换相序。电机累计运行100小时内,每隔24小时,对紧固件(螺栓)重新紧固一次,运行100小时止,应再次增强紧固一遍。经常打开观察口,观察和清理筛上残留异物。



▌保养检修
振动电机运行累计1000小时左右,清洗轴承,更换润滑脂。定期进行检修,三个月一次小修,每年一次大修。
需要更换筛网时,先取下盖板松开压网板条,取出板条后拿出旧网另外将同样大的新网放入撑紧,并逐一重新压紧压网板条。需要更换弹簧时,注意弹簧和其它零件不要入料仓内,以免卡住包装机叶轮。
