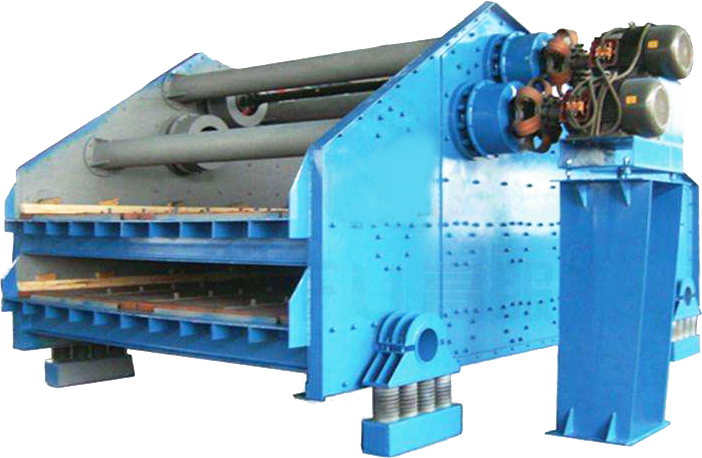

ZSK直线振动筛

─

▌适用行业

适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业。

▌适用物料

广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等。

▌产品简介

ZSK直线振动筛是一种通用筛分设备，其筛箱运动轨迹近似为直线。该系列筛机集中体现了双轴直线振动筛的绝大部分优点，具有广泛的适用范围和应用前景。激振器采用块偏心设计，具有使用寿命长、噪音低、筛分能力大、安装维修方便等特点。适用于原煤、选矿、焦炭及其他颗粒、块状料的筛分作业。

▌产品结构

ZSK直线振动筛结构简图

▌工作原理

ZSK直线振动筛采用双激振器驱动，当两台激振器做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

▌产品特点

1、采用两组块偏心激振器作为振动源，不仅使激振器偏心质量单重激振力增大、降低了无效参振重星，而且激振力可随机调控，便于大型化和模块化设计；

2、激振器与筛箱通过高强螺栓连接，克服了铆焊不可拆连接的诸多固有弊端，不仅使筛机的整体强度和刚度提高，而且有利于振动体一搞箱的动态平衡和运行稳定；

3、激振器采用十字轴万向节传动轴或轮胎联轴器等柔性联接，实现双轴自同步运转，筛机运行平稳可靠；

4、筛机筛分效率更高、处理是更大、使用周期和整机使用寿命更长；

5、设备维修保养简单方便，整机运行综合效益明显提高。

▌型号说明

▌技术参数

ZSK直线振动筛技术参数表

型号	筛面面积（m²）	处理量（t/h）	电动机		主要尺寸（mm）									参考重量（t）
型号	筛面面积（m²）	处理量（t/h）	型号	功率	B	B1	B2	L	L1	L2	H	H1	H2	参考重量（t）
ZSK1230	3.6	70-180	Y132M₁-6	2×4	1200	1550	2500	3000	1800	900	1900	/	400	3.2
2ZSK1230	3.6	80-220	Y132M₂-6	2×5.5	1200	1550	2650				2200	400	800	4.3
ZSK1530	4.5	90-230			1500	1930	2950				2000	/	520	4.5
2ZSK1530	4.5	100-350			1500	1930	2950				2300	520	920	5.8
ZSK1740	6.8	140-340			1700	2150	3150	4000	2630	970	2200	/	520	5.9
2ZSK1740	6.8	160-370	Y160L-6	2×11	1700	2150	3250	4000	2630	970	2500	520	920	7.0
ZSK2050	10	200-500	Y160L-6	2×11	2000	2450	3550	5000	3650	900	2600	/	600	7.2
2ZSK2050	10	220-550	Y180L-6	2×15			3695	5000	3650	900	3100	600	1050	8.3
ZSK2060	12	240-600	Y180L-6	2×15			3695	6000	4600	1005	2900	/	620	8.7
2ZSK2060	12	260-660	Y220L₂-6	2×22			3900				3200	620	1070	11.7
ZSK2460	14.4	290-700	Y225L₂-6	2×22	2400	2900	4250				2900	/	650	12.8
