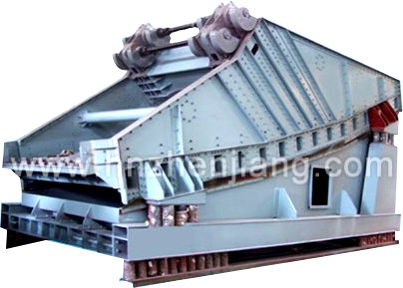

ZDS直线等厚振动筛

─

▌适用行业

煤炭、矿山、冶金、建材、电力

▌适用物料

石灰石、铁矿石、煤矸石、花岗石等

▌产品简介

ZDS直线等厚筛也称为香蕉形直线振动筛或者香蕉筛，是具有箱式振动器和多段(一般为三段)不同倾角筛面的直线振动筛，因筛箱形状与香蕉相似，故得名香蕉筛。它主要用于细粒含量高的中、细粒度物料的分级，亦可用于脱水、脱介和脱泥等作业(细粒度指粒度小于筛孔尺寸一半以下的颗粒)。筛面选用不同倾角的折线形式，从入料端到排料端是一种料层厚度不变的筛分方法，各段筛面上的物料量与流速比值稳定，呈现均衡的状态，筛分效果显著提高，比相同有效面积的振动筛处理量提高1.5-2倍，特别是对中细粒度分级效果更为显著。

▌产品结构

由筛箱、激振器、隔振系统、传动轴、筛座、电动机、偏心块、筛板、电动机座等组成。

ZDS直线等厚筛结构简图

▌工作原理

ZDS直线等厚筛的筛面采用不同倾角的折线形式，其倾角从入料端递减至出料端。筛面上的物料在筛分过程中不断透过筛孔落下而逐渐减少，同时物料运行速度又由于筛面的倾角逐渐减小而逐渐减慢，使得筛面上的物料进料到出料各段厚度近似相等。入料端的斜坡筛面可使更多的物料通过筛面时有较高的筛分速度和较薄的物料分层，因为大块物料较快地穿过陡坡，这种较早的分层使细的颗粒更快靠近筛面，能相对不受阻碍地通过缝隙，所以，香蕉形直线振动筛具有较高的筛分效率和高于传统分级筛1.5~2倍处理量的特点，是先进的筛分机械。

ZDS直线等厚筛筛面示意图

▌产品特点

1、处理量大，高于传统分级筛1.5~2倍处理量；

2、设备结构简单，操作简单，维修方便；

3、结构合理，坚固耐用，故障率低，使用成本低。

▌型号说明

▌技术参数

型号	筛面面积（㎡）	进料粒度（mm）	处理量（t/h）	筛面倾角（°）	筛孔尺寸（mm）	双振幅mm	功率（km）
ZDS1560	9	≤300	45-200	5-25	0.35-80	8-12	11×2
ZDS2060	12		60-400				15×2
ZDS2560	15		70-550				18.5×2
ZDS3060	18		80-600				22×2
ZDS3660	21.6		100-750				22×2
ZDS2590	22.5		70-550				22×2
ZDS3090	27		80-600				30×2
ZDS3690	32.4		100-750				37×2
