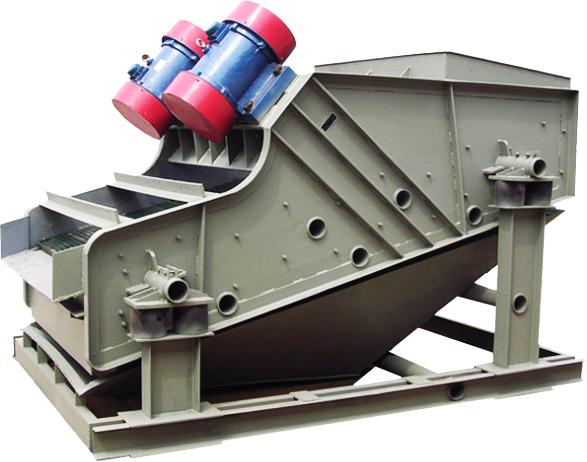

ZSG/ZKS矿用振动筛

ZSG/ZKS矿用振动筛-河南振江机械
▌适用行业
主要用于冶金、矿山、煤炭、建材、电力、化工、耐火材料等行业。



▌适用物料
适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。



▌产品简介
ZSG/ZKS矿用振动筛运动轨迹为直线,是一种通用筛分设备,可广泛应用于矿山、煤炭、冶金、化工、建材、耐火材料等行业对各种粒度物料进行筛分作业。具有结构简单、重量轻、备件少、安装维修方便、噪声低、处理能力大、筛分效率高等优点。该系列筛机分为振动电机型和激振器型,有单层和双层;筛箱有敞开型和封闭型;筛网分为钢丝编织筛网、焊接筛网、条缝筛板、梳齿筛板和其他特殊材料筛板。



▌产品结构
ZSG/ZKS矿用振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。

ZSG/ZKS矿用振动筛结构简图
ZSG/ZKS矿用振动筛结构简图-河南振江机械



▌工作原理
ZSG/ZKS矿用振动筛工作时,由激振器产生的激振力通过筛箱传递给筛面,并带动筛箱和筛面作纵向前后振动,筛面上的物料被向前抛起,落下时小于筛孔的物料则透过筛面落到下层,大于筛孔的物料则沿筛面下滑至筛上物出料口,从而完成筛分作业。



▌产品特点
1、动力装置:动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式,可满足不同生产环境需要;
2、筛面形式多样:筛面有金属编织网、棒条、冲孔等多种形式,筛面既有单层结构也可多层布置,满足不同筛分作业要求;
3、能耗少、效率高:结构简单易操作,外型美观,整机刚度与各部强度大,相对能耗少,筛分效率高;
4、体积小:相对体积小、重量轻,单位设备体积和重量处理能力大,便于系统工艺布置;
5、模块化设计:筛面结构与类型模块化设计,更换方便,可满足不同环境作业需要;
6、操作维修简便:安装与调试方便,运行稳定可靠、操作维修简便。



▌型号说明
ZSG/ZKS矿用振动筛型号说明-河南振江机械


▌技术参数

ZSG/ZKS矿用振动筛安装简图
ZSG/ZKS矿用振动筛安装简图-河南振江机械

ZSG/ZKS矿用振动筛技术参数表
型号筛面
面积
(m²)
筛面
孔径
(mm)
给料
粒度 (mm)
处理量
(t/h)
双振幅
(mm)
振频
(Hz)
电机
功率
(kW)
激振力(kN)单支点
最大动负荷
(N)
重量
(kg)
敞开型封闭型
ZSG08181. 440. 5-50≤1508-1006-8161. 1X216X2± 130017101960
2ZSG081817101960
ZSG10202. 010-1801. 5X220X2± 190023102830
2ZSG102025803170
ZSG10303. 015-2503. 0X230X2± 285027703350
2ZSG103032203870
ZSG12242. 8812-2002. 2X230X2± 262022803120
2ZSG122429603640
ZSG15304. 50. 5-80≤25020-3503. 7X250X2±401038504510
2ZSG153046505230
ZSG15406. 025-4005. 5X275X2± 585050305670
2ZSG154058006630
GZSG15304. 50. 5-60≤35020-3006-10124X2100± 330047005140
2ZSGJ153057206170
ZSGJ15406. 025-3504X2100± 585058806460
2ZSGJ154066007080
ZSGJ15507.530-4005. 5X2160± 800068007280
2ZSGJ155076208130
ZSGJ18366.430-4505. 5X2160± 1125067307260
2ZSGJ183674007880
ZSGJ18427.535-5007. 5X2180±1250076408120
2ZSGJ184282408750

ZSG/ZKS矿用振动筛安装尺寸表
筛机型号LLIL2L3BB1B2B3HHIH2H3H4
ZSG0818180011004005008001150136092013501062650350/
2ZSG0818180011004005008001150136092014301140700320500
ZSG102020001300400800100013501630112016051335840520
2ZSG102020001300400800100013501630112017221440870500700
ZSG1030300019806501000100013501630112020001720950570
2ZSG10303000198065010001000135016301120222019241120530750
ZSG122424001600450800120015501820132018301610970600
2ZSG1224240016004508001200155018201320201017651130550780
ZSG1530300019806501000150018602140164020001720950620
2ZSG15303000198065010001500186021401640222019241120580850
ZSG15404000280080012001500186021401640230020201000620
2ZSG15404000280080012001500186021401640270023001200580850
ZSGJ1530300017705301100150019102160130020001720950600
2ZSGJ15303000177053011001500191021601500222019241120440730
ZSGJ15404000294558012001500191021601300230020201000640
2ZSGJ15404000222090012001500191021601500270023001200600850
ZSGJ15505000392560012001500191021601300270323701140615
2ZSGJ15505000322090012001500191021601500294026101290645870
ZSGJ18363600245070011001800222024701600226019201000640
2ZSGJ18363600245070011001800222024701600266022001200600850
ZSGJ18424200300075012001800222024701600241020801140615
2ZSGJ18424200300075012001800222024701600281023601290645870
ZSG/ZKS矿用振动筛选型提示:
1、ZSG/ZKS矿用振动筛,有敞开型和封闭型两种结构形式,适用不同作业环境需求,选用时请确定电压制式及有无防爆要求。
2、设备安装方式有支座式和吊挂式及二者搭配式等多种形式,选型时,请务必慎重考虑。
