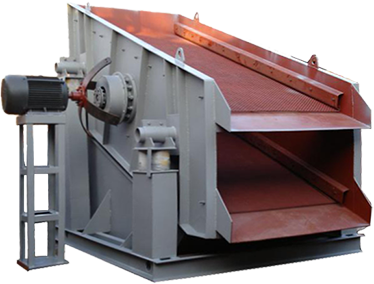

YA圆振动筛


YA圆振动筛-河南振江机械

▌适用行业

适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业。



▌适用物料

适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。



▌产品简介

YA圆振动筛的运动轨迹为圆形,是一种通用且已经标准化的筛分设备。它是以轴偏心式激振器产生激振力,使筛箱作近似圆形运动,具有筛分效率高、筛分量大等特点,YA圆振动筛根据用途分为轻型和重型,根据筛面分为单层、双层及多层。可选配金属丝编织网、棒条、铸造、焊接、冲孔等多种形式的筛面。YA圆振动筛可广泛应用于选矿、建材、电力、轻工和化工等行业对各种颗粒状和小块状固体物料的干式分级。



▌产品结构

YA圆振动筛主要由筛箱、筛网、激振器及减振弹簧等组成,具体的结构组成参考下面的结构简图。


YA圆振动筛结构简图

YA圆振动筛结构简图-河南振江机械



▌工作原理

YA圆振动筛作为筛分设备的一种,主要由激振器不平衡重轮旋转,产生径向变化的离心惯性力(激振力),驱动筛箱使筛子产生振动的一种筛分机械。筛框的运动轨迹为椭圆。筛上物料受筛面向上运动的作用力而被抛起,前进一段距离后,再落回筛面。如此反复进行,在从给料端向排料端运动的过程中完成筛分。通过改变配重的重量和位置可以调节振动筛的振幅。


YA圆振动筛工作原理示意图

YA圆振动筛工作原理示意图-河南振江机械机械




▌产品特点

1、由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率;
2、筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;
3、环槽铆钉联接,坚固耐用;
4、采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理大。




▌型号说明

YA圆振动筛型号说明-河南振江机械



▌技术参数


YA普通圆振动筛主要技术参数
型号层数筛网
面积
(m²)
孔径
(mm)
给料
粒度
(mm)
处理量
(t/h)
震次
(1/min)
振幅
(mm)
电动机总重量
(kg)
型号功率
(kW)
YA123614.36-50≤20075-2458459.5Y160M-4115050
2YA123624.36-50≤20075-2458459.5Y160M-4115415
YA153014.56-50≤20080-2258459.5Y160M-4114765
YA153615.46-50≤20095-3108459.5Y160M-4115230
2YA153625.46-50≤20095-3108459.5Y160L-4155735
YA154216.36-50≤200110-3608459.5Y160M-4115620
2YA154226.36-50≤200110-3608459.5Y160L-4156215
YA154817.26-50≤200125-4108459.5Y160L-4156030
2YA154827.26-50≤200125-4108459.5Y160L-4156445
YA183616.56-50≤200115-3708459.5Y160M-4115310
2YA183626.56-50≤200115-3708459.5Y160L-4156060
YA184818.66-50≤200150-4908459.5Y160L-4156410
2YA184828.66-50≤200159-4908459.5Y160L-4156755
YA21481106-50≤200175-5708459.5Y180M-418.59470
2YA21482106-50≤200175-5708459.5Y180L-42210640
YA2160112.66-50≤200220-7157489.5Y180M-418.510120
2YA2160212.66-50≤200220-7157489.5Y180L-42211320
YA2460114.46-50≤200250-8107489.5Y200L-43012310
2YA2460214.46-50≤200250-8107489.5Y200L-43013640

注:
1、表中所列处理量是依据松散度为0.95t/m³的煤按上层筛面筛孔进行干式分级的。
2、普通型筛网结构一般采用钢丝编织网。
3、该系列筛机为座式安装,筛面倾角的调整可通过改变弹簧支座位置来实现。
4、电动机可安装在筛框的左侧,也可安装在筛框的右侧,如无特殊要求,制造厂按物料运动方向的右侧安装供货。





YAH重型圆振动筛主要技术参数
型号筛网给料
粒度
(mm)
处理量
(t/h)
震次
(1/min)
双振幅
(mm)
电动机总重量
(kg)
面积
(m²)
孔径
(mm)
型号功率
(kW)
YAH15365.430-150≤400240-66075511Y160M-4115730
2YAH15365.430-150
6-50
Y160M-4156165
YAH15487.230-150320-780755Y160M-4156975
2YAH15487.230-150
6-50
Y160M-47550
YAH18366.530-150290-880755Y160M-4116020
2YAH18366.530-150
6-50
Y160L-4156480
YAH18427.630-150340-900755Y160L-4156480
2YAH18427.630-150
6-50
Y160L-47175
YAH18488.630-150385-1000755Y160M-4157260
2YAH8488.630-150
6-50
Y160L-49890
YAH21481030-150445-1200708Y160L-418.510630
2YAH21481030-150
6-50
Y160L-42211270
YAH216012.630-150565-1400708Y180M-43012500
2YAH216012.630-150
6-50
Y180L-413905
YAH244811.530-150515-1300708Y180M-43011950
2YAH244811.530-150
6-50
Y180L-413270
YAH246014.430-150645-1500708Y200L-43013225
2YAH246014.430-150
6-50
Y200L-414600
