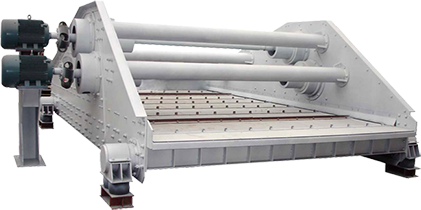

GPS高频筛


GPS高频筛-河南振江机械
▌适用行业
适用于选矿、选煤、化工、制砖、食品、制药、制碱、化肥、造纸等行业的干法、湿法筛分、分级、脱水。



▌适用物料
适用于铁矿、锡、钨、钽、铌砂等。



▌产品简介
GPS高频筛主要用于细粒脱水和分级,煤泥或尾矿回收。它具有较低的振幅、较高的频率,这样有利于物料的分层和脱水;安装倾角多为负值,提高了脱水的效果;由于激振器位置不同,又分为上振式和下振式高频筛。
该筛主体由高强钢板制成,采用法兰式激振器,由两台电机外拖动作反向自同步旋转,使筛体沿直线方向做周期性往复运动,从而达到分级脱水目的。筛框采用高强度螺栓(或环槽铆钉联接),结构坚固耐用。



▌产品结构
GPS高频筛结构简图
GPS高频筛结构简图-河南振江机械



▌工作原理
GPS高频筛采用双振源设计,激振器做同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的振动,使筛箱做作往复直线运动。设备整机水平安装,而筛面安装倾角多为负值,延长了物料在筛面的停留时间,从而提高了脱水或分级效果。
高频筛采用高频率小振幅振动,破坏浆料的表面张力,使细粒物料在筛面高速振荡,加速了大密度有用物料的析离作用,提高了小于分离粒度物料与筛孔接触的概率,造成了较好的分离条件,从而使小于分离粒度的物料,尤其是大密度的物料和矿浆一起透过筛孔筛出。



▌产品特点
1、筛机整体为水平安装,但筛网呈负角安装,以保证良好的脱水或分级效果;
2、筛网可选择不锈钢复合筛网,张紧式安装,或不锈钢焊接条缝筛板,压紧式安装,以满足不同需要;
3、可通过变频器随时调整振动频率以达到良好的脱水效果;
4、入料端可设置为弧形筛面,提高脱水效率;
5、设置给料箱,保证物料均匀给入筛面;
6、配有整体底架便于搬运和安装;
7、依靠筛上滤层截留细粒和积压脱水。



▌型号说明
GPS高频筛型号说明-河南振江机械



▌技术参数
型号筛面
面积
(m²)
处理量
(t/h)
电动机主要尺寸(mm)参考
重量
(t)
型号功率
kW
BB1B2LL1L2L3HHIH2
GPS10252.53-8Y112M-42×41000132011202500200015048014406503202.5
GPS12313.724-101200155012503100230025072014607003403.1
GPS12364.325-12Y132S-42×5.51200155012803600260030087015207503403.5
GPS15314.3415-201500188014803100230025072015207503503.7
GPS15365.418-251500188014803600260030087017008003504.8
GPS18366.4823-401800218016303600260030087017008003505.5
GPS20361.125-50Y132M-42×7.52000238017503600260030087018508503606.6
GPS2045928-55Y160M-42×1120002380175045003400350126019808503607.3
注:表中参数是按入料浓度≥45%,筛网孔径0.15-1mm,双振幅3-5mm给出的。
